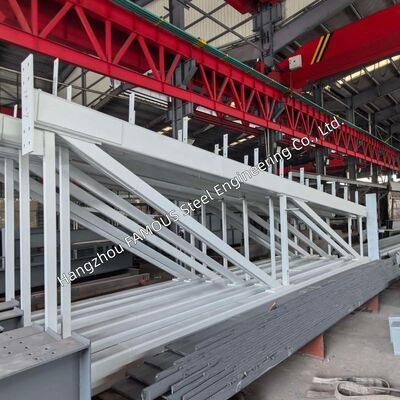

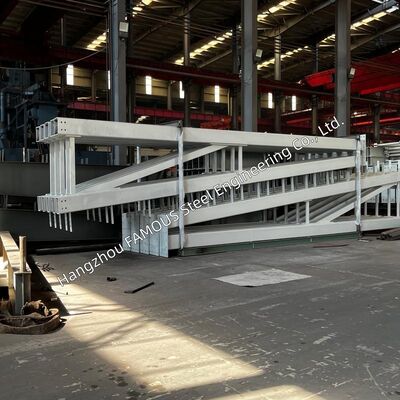

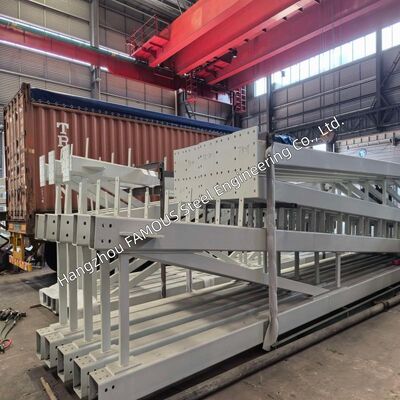

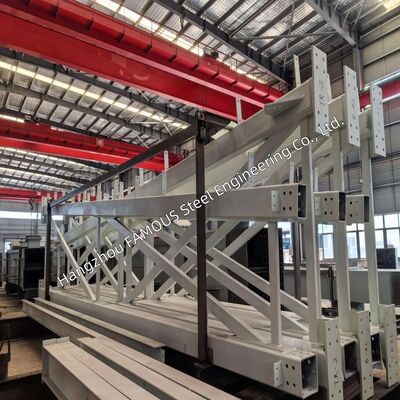

Viga de pórtico de sección de caja prefabricada certificada AISC 360 para taller de acero industrial

  • AISC 360 Certified Prefab Box Section Portal Frame Rafter for Industrial Steel Workshop
  • AISC 360 Certified Prefab Box Section Portal Frame Rafter for Industrial Steel Workshop
  • AISC 360 Certified Prefab Box Section Portal Frame Rafter for Industrial Steel Workshop
  • AISC 360 Certified Prefab Box Section Portal Frame Rafter for Industrial Steel Workshop
Lugar de origen Porcelana
Nombre de la marca FASEC
Certificación ISO 9001; EN 1090; CE
Número de modelo Armazón de acero
Cantidad de orden mínima 100 toneladas
Precio USD 1,000-1,500/MT
Detalles de empaquetado Transporte marítimo (contenedor/buque a granel)
Tiempo de entrega 10-30 días
Condiciones de pago LC, D/A, D/P, T/T
Capacidad de la fuente 2000 – 5000 TM/mes
Datos del producto
Solicitud Edificios industriales pesados, vigas de techo con marco de portal Estándar de diseño ANSI/AISC 360 (LRFD y ASD)
Tipo de sección Sección de cajón cerrado soldado Estándar de soldadura AWS D1.1
END UT para soldaduras a tope de penetración total; MT para soldaduras de filete Personalización Personalizado según los requisitos del cliente.
Deja un mensaje
Descripción de producto
Este Viga de caballete de marco portal de sección de caja certificada AISC 360 es un componente de acero prefabricado de alta resistencia construido para la construcción industrial pesada. Como viga de techo principal de los sistemas de marco portal, forma un marco estable integrado junto con columnas de acero para soportar cargas de gran luz, cargas pesadas de grúas y fuerzas dinámicas.
Fabricada como secciones de caja cerradas soldadas, la viga de caballete presenta una excelente rigidez, estabilidad estructural y durabilidad a largo plazo. Todas las actividades de diseño, fabricación e inspección siguen estrictamente ANSI/AISC 360, apoyando ambas filosofías de diseño LRFD y ASD. Actúa como una solución estructural certificada calificada para proyectos industriales de acero en América del Norte y a nivel mundial.


Cumplimiento de la norma AISC 360​


AISC 360 es el punto de referencia internacionalmente reconocido para el diseño de edificios de acero estructural. Nuestras vigas de caballete de caja satisfacen plenamente los requisitos básicos estipulados en ANSI/AISC 360:
  • El trabajo de diseño cumple con los criterios de diseño LRFD y ASD definidos en el Capítulo B.
  • La capacidad de flexión y la estabilidad general de los miembros de caja se calculan siguiendo las disposiciones del Capítulo F.
  • Las prácticas de fabricación, tratamiento superficial y montaje se adhieren a las especificaciones del Capítulo M.
  • Se implementa una gestión integral de QA/QC y pruebas NDT según lo requerido por el Capítulo N.
  • Las materias primas cumplen con los estándares de materiales ASTM A572 Gr.50 o A992 permitidos por AISC 360.
El cumplimiento de AISC 360 simplifica la aprobación del proyecto en América del Norte y otros mercados internacionales, ofreciendo a los clientes calidad garantizada y documentación técnica estandarizada.


Ventaja de la sección de caja frente a la viga H/I abierta​​


Característica Viga de caballete de sección de caja Sección abierta (viga H/I)
Rigidez torsional Superior, resiste eficazmente la deformación por torsión Limitada, susceptible al pandeo lateral-torsional
Rigidez a la flexión Alta rigidez en dos ejes con distribución uniforme de tensiones Rigidez efectiva solo en un eje; se necesita arriostramiento adicional
Soporte de carga de grúa Ajuste perfecto para instalaciones con cargas pesadas de grúas aéreas dinámicas Requiere refuerzo y arriostramiento lateral adicional
Estabilidad lateral Estructura autoestabilizante, se requieren menos soportes intermedios Depende en gran medida de sistemas de arriostramiento lateral independientes
Escenarios aplicables Edificios industriales pesados de gran luz y alta carga Proyectos estructurales de carga ligera y media

Las vigas de caja cerradas logran una mayor rigidez integral bajo cargas excéntricas y dinámicas, y su metodología de diseño está claramente cubierta dentro de las cláusulas de flexión de AISC 360. El perfil cerrado también reduce los riesgos de corrosión, ya que las superficies internas permanecen protegidas de la exposición ambiental.


Normas de diseño y especificaciones de ingeniería​​


Todas las vigas de caballete de sección de caja están diseñadas para cumplir con ANSI/AISC 360 y las normas de apoyo asociadas:
  • ANSI/AISC 360: Especificación principal que rige el diseño de edificios de acero estructural
  • AISC 341: Disposiciones sísmicas suplementarias para estructuras de acero en zonas sísmicas
  • ASTM A572 / A992: Especificaciones de materiales para placas y perfiles de acero estructural
  • AWS D1.1: Código para soldadura estructural y calificación de soldadores
Adoptamos métodos de diseño LRFD y ASD para cumplir con varios códigos de proyecto. Los cálculos consideran carga muerta, carga viva, carga de viento, carga de nieve, carga sísmica y carga de grúa (grúas puente de hasta 50t+, grúas suspendidas de hasta 10t).

El material principal es ASTM A572 Gr.50 (equivalente a Q355B), con ASTM A992 disponible como alternativa. El modelado y análisis estructural se completan utilizando SAP2000, Tekla Structures y RISA-3D, software validado para diseño basado en AISC 360. La deflexión vertical se controla de acuerdo con los límites de servicio de AISC 360.


Proceso de fabricación de precisión (norma AISC 360)​​


Todas las vigas de caballete de caja se fabrican en nuestro taller certificado ISO 9001 siguiendo los requisitos de AISC 360:
  • Control de materiales: Acero certificado suministrado con informes de prueba de molino completos para cumplir con los estándares ASTM.
  • Procesamiento de precisión: Corte CNC, biselado de placas y ensamblaje con plantillas para garantizar la precisión dimensional.
  • Soldadura profesional: SAW para soldaduras longitudinales y GMAW para accesorios; todos los soldadores tienen certificación AWS.
  • Estricta inspección NDT: Pruebas ultrasónicas para soldaduras a tope de penetración completa e inspección por partículas magnéticas para soldaduras de filete.
  • Calibración dimensional: Medición láser para mantener todas las dimensiones dentro de las tolerancias de fabricación de AISC.
  • Tratamiento superficial: Limpieza por chorro hasta el estándar SA 2.5 antes de la aplicación del recubrimiento.


Ventajas de prefabricación e instalación​​


  • Calidad consistente: Completamente prefabricado en entornos de fábrica, eliminando los riesgos de calidad asociados con la soldadura en campo.
  • Montaje rápido: Las conexiones atornilladas reducen el tiempo de montaje en obra hasta en un 50%.
  • Plazo de proyecto acortado: La fabricación de acero y la construcción de cimientos pueden progresar simultáneamente.
  • Logística conveniente: Tacos de elevación reservados y marcos de transporte simplifican el envío marítimo, por carretera y ferroviario.
  • Montaje sencillo: Las juntas atornilladas con placa de extremo permiten una alineación e instalación rápidas utilizando herramientas de torsión estándar.
  • Documentos de montaje completos: Se proporcionan planos de montaje y secuencias de montaje en cumplimiento con el Capítulo M de AISC 360.


Garantía de calidad y documentación completa​​


Suministramos archivos técnicos completos para demostrar el cumplimiento de AISC 360 para la aprobación del proyecto:
  • Informes de cálculo estructural totalmente alineados con los capítulos B-F de ANSI/AISC 360.
  • Informes de prueba de molino completos que verifican el rendimiento del material de acero.
  • Documentos WPS/PQR estandarizados para todos los tipos de juntas de soldadura.
  • Registros de inspección NDT e informes de verificación dimensional por láser.
  • Soporte para inspección de terceros organizada por SGS, Bureau Veritas, TÜV o instituciones designadas por el cliente.
  • Certificaciones disponibles: ISO 9001, EN1090, CE y otros certificados específicos del proyecto.


Conclusión​​


La Viga de caballete de marco portal de sección de caja prefabricada certificada AISC 360 ofrece alta resistencia estructural, rigidez torsional excepcional y calidad verificada para edificios industriales de alta resistencia. Combinando los méritos mecánicos de las secciones de caja cerradas, la fabricación de precisión en fábrica y el cumplimiento total de AISC 360, esta solución ofrece:
  • Certificación reconocida mundialmente que apoya el diseño LRFD y ASD
  • Alta capacidad de carga adecuada para grúas puente pesadas y grandes accesorios de techo
  • Excelente rigidez torsional para manejar cargas dinámicas y excéntricas
  • Construcción acelerada sin soldadura en obra
  • Larga vida útil de más de 50 años con beneficios anticorrosión naturales
  • Documentación técnica completa para la aprobación regulatoria local
Comparta los parámetros de su proyecto, incluyendo luz, tonelaje de grúa, dimensiones del edificio y requisitos sísmicos con nuestro equipo de ingeniería. Podemos entregar diseño estructural conforme a AISC 360, planos de taller detallados, cotización y cronograma de construcción en 48 horas.

Certificado según AISC 360, construido para la fiabilidad: su solución de taller de acero industrial comienza aquí.
