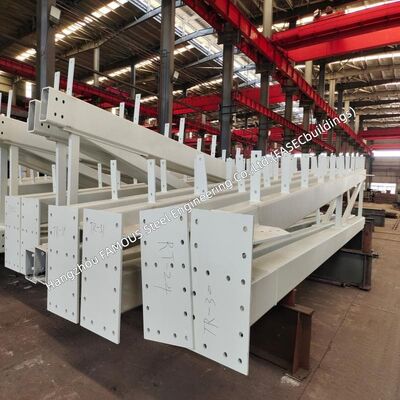

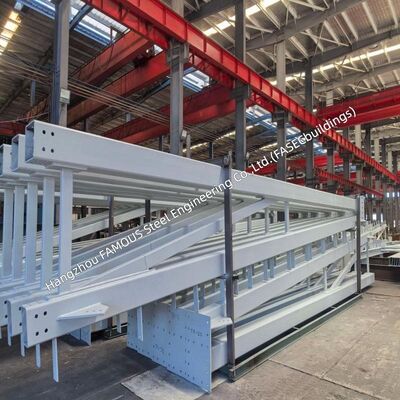

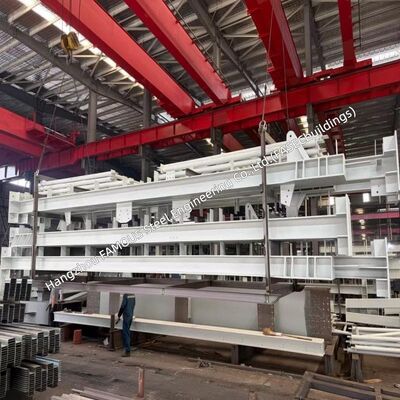

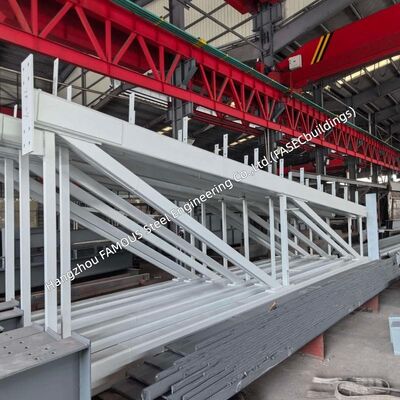

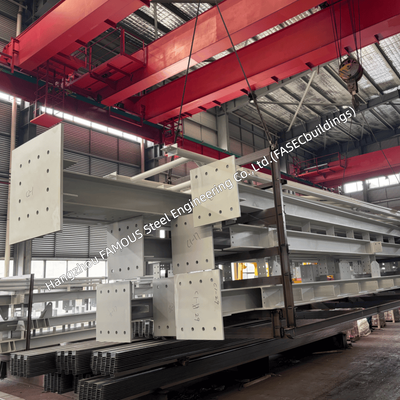

Viga de pórtico de sección de caja prefabricada AS 4100 para taller industrial australiano

  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
Lugar de origen Porcelana
Nombre de la marca FASEC
Certificación AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant
Número de modelo Armazón de acero
Cantidad de orden mínima 100 toneladas
Precio USD 1,000-1,500/MT
Detalles de empaquetado Transporte marítimo (contenedor/buque a granel)
Tiempo de entrega 10-30 días
Condiciones de pago LC, D/A, D/P, T/T
Capacidad de la fuente 2000 – 5000 TM/mes
Datos del producto
Solicitud Talleres industriales australianos, grandes luces libres, cargas de grúa pesadas Estándar de diseño AS 4100 (2020) – Diseño de estados límite (ULS + SLS)
Método de diseño Análisis elástico de 1º y 2º orden; capacidad de la sección, pandeo del miembro y efectos de carga c Tipo de sección Sección cajón rectangular cerrada soldada
Grado de acero Grado 300 / Grado 350 según AS/NZS 3678 (placa) / AS 1163 Estándar de soldadura AS/NZS 1554.1; SIERRA para soldaduras principales longitudinales; GMAW/FCAW para archivos adjuntos;
Conexión Conexión de obra atornillada de alta resistencia; sin soldadura de campo Personalización Personalizado según los requisitos del proyecto
Deja un mensaje
Descripción de producto
El Riel de Marco Portal de Sección de Caja Prefabricada AS 4100 es una viga estructural certificada diseñada para talleres industriales australianos que requieren grandes luces libres y cargas pesadas de grúas aéreas. Diseñado de acuerdo con AS 4100, adoptando la metodología de Diseño por Estados Límite, la sección de caja cerrada soldada proporciona una capacidad de flexión y estabilidad torsional superiores en comparación con las vigas H/I abiertas convencionales. Todos los componentes se prefabrican completamente fuera del sitio con uniones atornilladas, lo que permite un montaje rápido y satisface los requisitos normativos de construcción locales en toda Australia.


Aspectos Destacados de Diseño y Rendimiento


  • Cumplimiento Total de AS 4100: Diseño por Estados Límite (ULS + SLS), análisis estructural elástico, verificación de pandeo de miembros, soldadura ejecutada según AS/NZS 1554.1
  • Méritos Únicos de la Sección de Caja: El perfil cerrado resiste eficazmente la fuerza de torsión, perfectamente adecuado para cargas de grúa excéntricas; la excelente rigidez biaxial reduce la demanda de arriostramiento lateral, aplicable para grúas puente de hasta 50t+
  • Durabilidad a Largo Plazo: Las superficies internas cerradas minimizan los riesgos de corrosión; garantizado más de 50 años de vida útil de diseño bajo mantenimiento adecuado


Especificaciones Técnicas


Parámetro Especificación
Norma y Método de Diseño AS 4100 (2020) – Diseño por Estados Límite (resistencia ULS + deflexión SLS); análisis elástico de primer y segundo orden; capacidad de sección, pandeo de miembros y efectos de carga combinados verificados según las cláusulas de AS 4100
Sección y Dimensiones Sección de caja rectangular cerrada soldada; profundidad: 600 mm–2.500 mm; espesor de brida: 12 mm–50 mm; espesor de alma: 8 mm–30 mm, totalmente personalizado según las condiciones de vano y carga
Vano y Grado de Acero Vano simple: 20 m – 50 m+; diseño de vanos múltiples disponible; acero Grado 300 / Grado 350 según AS/NZS 3678 (placa) / AS 1163; la resistencia a la fluencia varía según el espesor de la placa
Soldadura y Conexión Fabricado según AS/NZS 1554.1; SAW para soldaduras principales longitudinales, GMAW/FCAW para accesorios; todas las WPS/PQR calificadas. Conexión de sitio atornillada de alta resistencia, sin soldadura en campo y menor impacto del clima
Capacidad de Grúa y Tratamiento de Superficie Compatible con grúas puente de hasta 50 toneladas; opciones de protección: pintura epoxi de dos capas / galvanizado en caliente / acero a la intemperie. Las superficies internas selladas reducen el costo de mantenimiento continuo
Vida Útil de Diseño y Documentos Más de 50 años de vida útil de diseño. Paquete de cumplimiento completo: informes de cálculo de diseño, MTR, WPS/PQR, registros NDT (UT para soldaduras de penetración completa, MT para soldaduras de filete), informes de recubrimiento y planos as-built


Fabricación y Garantía de Calidad


  • Materia Prima: Placas de acero certificadas Grado 300/350 con informes completos de prueba de molino
  • Inspección NDT: Pruebas ultrasónicas (UT) para soldaduras a tope de penetración completa; Pruebas de partículas magnéticas (MT) para soldaduras de filete
  • Tratamiento de Arqueo: Arqueo preestablecido para contrarrestar la deflexión por carga muerta
  • Preparación de Superficie: Chorreado abrasivo según la norma AS 1627.4 antes del recubrimiento epoxi o galvanizado
  • Auditoría de Terceros: Inspección independiente disponible a través de SGS, Bureau Veritas o inspectores designados por el cliente


Beneficios de Instalación


  • Las unidades prefabricadas vienen con orejetas de elevación reservadas, listas para izado y montaje directos
  • Todas las uniones adoptan conexión atornillada: sin soldadura en el sitio, construcción menos afectada por el clima
  • Construcción paralela: la fabricación de acero se realiza simultáneamente con el trabajo de cimentación, reduciendo el plazo del proyecto hasta en un 40%
  • Operaciones reducidas en el sitio, ideal para sitios compactos o instalaciones que permanecen en funcionamiento durante la construcción


Conclusión


El Riel de Marco Portal de Sección de Caja Prefabricada AS 4100 ofrece un rendimiento estructural certificado, montaje rápido y durabilidad confiable para talleres industriales australianos. Totalmente compatible con el principal estándar de construcción de acero de Australia, acomoda cargas pesadas de grúas y requisitos de luces libres largas para operaciones industriales intensivas, con documentación técnica completa para respaldar la aprobación de construcción local.
Comparta los datos de su proyecto, incluyendo el vano, la capacidad de la grúa y los requisitos de diseño. Nuestro equipo le proporcionará diseño conforme a AS 4100, planos de taller y cotización formal en 48 horas. Certificado según las normas australianas: su solución estructural para talleres industriales comienza aquí.
