Cercha Tubular de Acero Prefabricada y Pórtico de Sección de Caja para Edificio Industrial

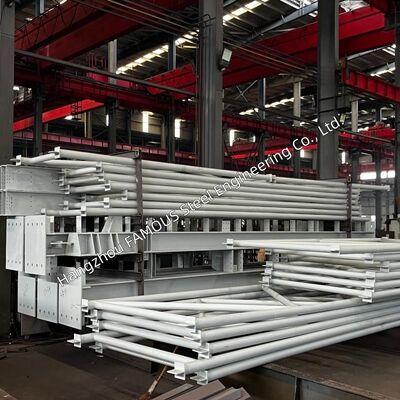

  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building

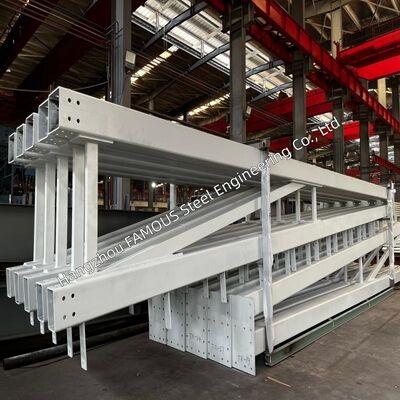

  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building

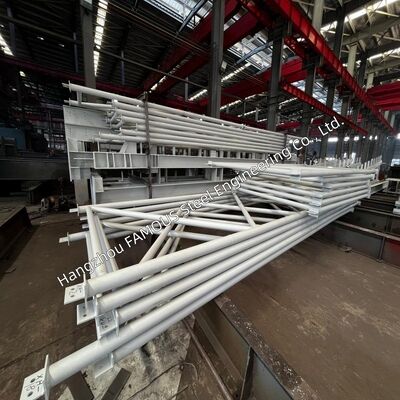

  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building

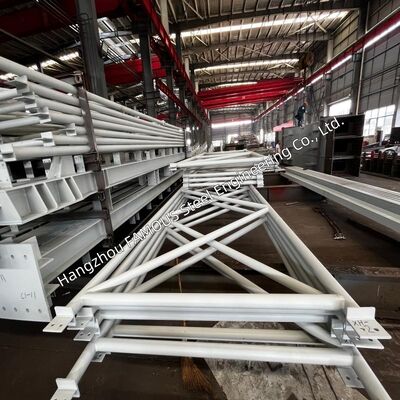

  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building

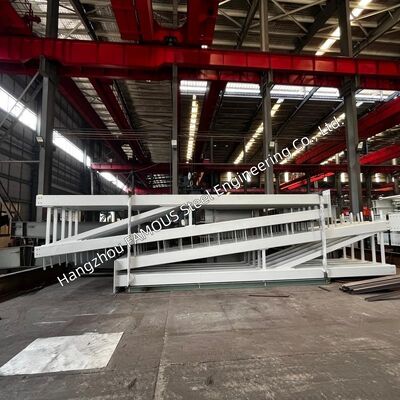

  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building
Lugar de origen Porcelana
Nombre de la marca FASEC
Certificación ISO 9001; EN 1090; CE
Número de modelo Armazón de acero
Cantidad de orden mínima 100 toneladas
Precio USD 1,000-1,500/MT
Detalles de empaquetado Transporte marítimo (contenedor/buque a granel)
Tiempo de entrega 10-30 días
Condiciones de pago LC, D/A, D/P, T/T
Capacidad de la fuente 2000 – 5000 TM/mes
Datos del producto
Solicitud Edificios industriales pesados, vigas de techo con marco de portal Estándar de diseño ANSI/AISC 360 (LRFD y ASD)
Tipo de sección Sección de cajón cerrado soldado Estándar de soldadura AWS D1.1
END UT para soldaduras a tope de penetración total; MT para soldaduras de filete Personalización Personalizado según los requisitos del cliente.
Deja un mensaje
Descripción de producto
ElCuadro prefabricado de tramos de acero tubulares y de sección de cajaes un sistema estructural de acero de alto rendimiento personalizado para edificios industriales que requieren grandes tramos abiertos, capacidad de carga pesada y construcción rápida.Este sistema combina dos soluciones estructurales de acero maduras:de acero o de acero finopara una estructura de techo con una relación de resistencia/peso excepcional y un rendimiento de larga duración;miembros del marco de sección de cajapara soportes verticales y horizontales con una excelente capacidad antidoblaje y estabilidad bajo cargas pesadas de grúa.Todos los componentes están totalmente prefabricados en fábrica y conectados por pernos de alta resistencia en el sitio.Se convierte en la solución estructural preferida para talleres de fabricación, almacenes, parques logísticos, hangares de aviones y plantas industriales pesadas.

Truss6


Sistema estructural ️ Marco de portal con truss y sección de caja


El marco de portal es un sistema estructural ampliamente adoptado para la construcción industrial, compuesto por vigas y columnas conectadas rígidamente para formar un marco de carga integrado.Nuestro sistema adopta dos componentes estructurales optimizados:

Las estructuras tubulares de acero (estructura de techo)

Hecho de secciones huecas circulares o rectangulares dispuestas en una disposición triangular.La armadura soporta racionalmente las fuerzas de tensión y compresión para lograr una distribución eficiente de la carga y reducir el peso de los miembrosSe utiliza para proyectos de larga duración con transferencia de carga uniforme.menor carga de viento y aspecto limpio en comparación con las secciones de acero abiertas.



Las vigas y columnas de sección cuadrada (suportes principales)
Fabricado con placas de acero soldadas para formar una sección transversal rectangular cerrada. Los miembros de la caja mantienen una alta rigidez en ambas direcciones, que pueden soportar cargas pesadas de grúa aérea,Cargas de mezanino y fuerzas sísmicasLa sección transversal cerrada aporta un mejor rendimiento anticorrosión y un efecto visual ordenado.


Normas de diseño y conformidad de la ingeniería


Todos los sistemas estructurales están diseñados para satisfacer las siguientes normas:

Estándar Ámbito de aplicación
Se aplicará el procedimiento siguiente: Normas nacionales chinas paraEdificios de acero ligero con marco de portalEl proyecto incluye el diseño, fabricación e instalación.
Se aplicará el procedimiento siguiente: Norma de diseño de estructuras de acero- requisitos generales de diseño para estructuras de acero
Los requisitos de seguridad de los sistemas de seguridad de los Estados miembros Especificación del Instituto Americano de Construcción de Acero paraedificios estructurales de acero
CECS 102:2002 Especificación técnica paraEdificios ligeros con marcos de dos agujas
Diseño de la carga: Carga muerta, carga activa, carga de viento, carga de nieve, carga sísmica, carga de grúa (grúa de puente aéreo de 20 t o grúa de suspensión de 3 t).
Grados de los materiales: Q235B, Q345B, Q355 conforme a GB/T 700 y GB/T 1591; ASTM A992 disponible para proyectos en el extranjero.
Software de diseñoSe trata de un proyecto de investigación que se desarrolla en el ámbito de la investigación y desarrollo tecnológico.

Principales especificaciones técnicas

Parámetro Especificación / Rango
Ancho del edificio 20 m 50 m +(customizable)
Duración del edificio 20 m 200 m +(expansión modular)
Alturas de las vigas 6 m 30 m(customizable)
Espaciamiento de columnas 6 m 12 m(estándar); personalizable para diseños específicos
Estructura del techo Las demás piezas de acero- secciones huecas circulares o rectangulares
Sección de columna Sección de caja- placas de acero soldadas, de sección rectangular cerrada
Capacidad de las grúas Hasta20 toneladasgrúas de puente o3tgrúas suspendidas
Inclinación del techo 1:10 ¢ 1:20(típico)
Normas de diseño El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Grados de los materiales Se aplicarán las siguientes medidas:
Protección de la superficie Pintura epoxi / Galvanizado en caliente / Acero resistente a la erosión
Método de conexión Conexiones de alta resistencia con tornillos no se requiere soldadura de campo


Ventajas de la prefabricación y la construcción modular


Todos los componentes del marco del portal se fabrican completamente en la fábrica y se entregan como módulos ensamblados:

  1. Fabricación de precisión
    Las piezas de las armaduras, los miembros del marco de la caja, las trenzas y los refuerzos se procesan mediante corte CNC, soldadura automática y perforación de precisión en un entorno estable de taller.Precisión dimensional garantizada y calidad estable, evitando errores de procesamiento en el lugar.
  2.
  3. Erección rápida en el sitio
    Los módulos se ensamblan con pernos de alta resistencia después del transporte.
  4.
  5. El período de construcción acortado
    La prefabricación reduce el tiempo de montaje en el sitio hasta en un 50% en comparación con los métodos de construcción tradicionales.
  6.
  7. Control integral de los costes
    Un menor coste de mano de obra, un ciclo de construcción más corto y una reducción de los gastos de gestión del emplazamiento ayudan a ahorrar alrededor del 20% de la inversión total del proyecto.
  8.
  9. Estricto control de calidad
    Las juntas de soldadura de la viga-columna críticas se inspeccionarán mediante pruebas ultrasónicas (UT) para garantizar la seguridad estructural.
  10.
  11. Una expansión conveniente
    El diseño modular permite una fácil expansión posterior y se pueden añadir nuevas bahías con una influencia mínima en la producción existente.


Escenarios de aplicación


Este sistema de marco de portal se adapta a múltiples proyectos industriales y comerciales:
  • Instalaciones de fabricación: Taller de montaje de maquinaria pesada, fábrica de automóviles, taller con grúa aérea
  • Almacenes y centros logísticos: Almacenamiento de alta capacidad, centro de distribución, almacenamiento en frío con estructura interior flexible
  • Hangares de aeronaves: Gran espacio libre para el mantenimiento y almacenamiento de aeronaves
  • Talleres de mantenimiento: Espacio abierto equipado con grúa aérea
  • Edificios agrícolas: almacenaje de equipos agrícolas, planta de transformación agrícola
  • Instalaciones comerciales: grandes tiendas minoristas, salones de exposiciones, instalaciones deportivas que requieren grandes espacios abiertos


Aseguramiento de la calidad y certificación


Un estricto control de calidad se ejecuta a través de todo el flujo de trabajo de fabricación:
  • Trazabilidad de los materiales: Se proporcionan informes completos de ensayos de molino (MTR) para todos los materiales estructurales de acero.
  • Estándar de soldadura: Soldaduras completadas por soldadores certificados con arreglo a la norma GB 50661 yAWS D1. ¿Qué quiere decir?1.
  • Inspección NDT: Pruebas ultrasónicas (UT) para soldaduras de penetración completa; Pruebas de partículas magnéticas (MT) para soldaduras de filete según sea necesario.
  • Inspección dimensional: Calibración láser para la tolerancia de montaje y el control de camber.
  • Preparación de la superficie: Substrato de acero limpiado por explosión hastaSA 2.5antes de recubrir.
  • Opciones de recubrimiento: Pintura epoxi multicapa o galvanizado en caliente (ASTM A123 / GB/T 13912).
  • Inspección por parte de terceros: Aceptar la inspección independiente por parte de SGS, BV, TÜV o de inspectores designados por el cliente.
  • Certificaciones: ISO 9001, EN1090, CE; las certificaciones específicas del proyecto están disponibles bajo petición.


Conclusión La solución para edificios industriales diseñada para el rendimiento


Cuadro prefabricado de tramos de acero tubulares y de sección de cajaofrece soluciones estructurales eficientes y duraderas para edificios industriales modernos.alcanza amplitudes claras de hasta 50m+, maximizando el espacio utilizable para proyectos de fabricación, almacenamiento y logística.
Todas las estructuras cumplen con las normas GB 51022-2015, GB 50017-2017 y ANSI / AISC 360.
Por favor envíenos los parámetros de su proyecto incluyendo dimensiones, capacidad de grúa y requisitos funcionales.cotización y horario en 48 horasConstruido más inteligente, instalado más rápido, diseñado para durar.
