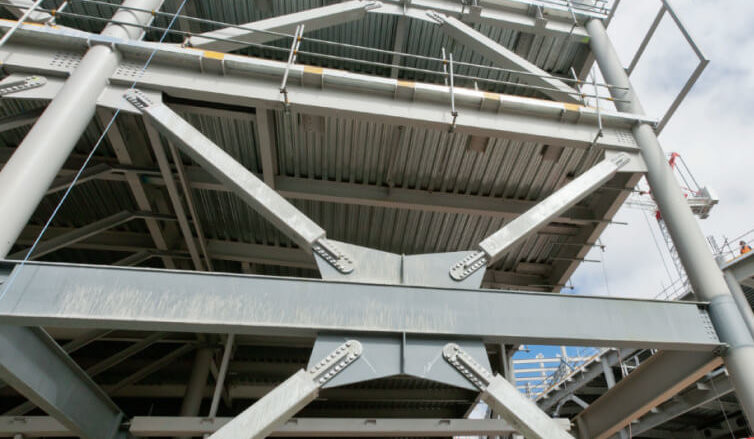

Arriostramiento de acero en marcos de varios pisos arriostrados

Arriostramiento de acero en pórticos de varios pisos arriostrados

Los arriostramientos de acero dentro de una disposición de acero de varios pisos arriostrados se pueden clasificar en dos tipos;arriostramiento horizontal y arriostramiento vertical.

Arriostramiento horizontal:

Cuando se aplican fuerzas laterales sobre un marco arriostrado, las fuerzas primero son recibidas por el revestimiento del edificio y luego por el arriostramiento horizontal que, en consecuencia, las transfiere al arriostramiento vertical desde donde llega a la cimentación.La función principal de un arriostramiento horizontal es proporcionar una ruta o ruta de carga a través de la cual todas las fuerzas laterales aplicadas llegarían a la cimentación.Por lo tanto, se proporcionan arriostramientos horizontales en el plano horizontal de cada nivel de piso. Hay dos formas de arriostramiento horizontal que se pueden proporcionar dentro de un marco de arriostramiento de acero de varios pisos.Estos son:

• Diafragma
• Refuerzos Triangulados

un diafragmaes la parte de una estructura que proporciona arriostramiento en su plano.Por lo general, se trata de losas de piso o revestimientos de techos, pero también pueden ser elementos de revestimientos verticales.En los pórticos reforzados con acero, los diafragmas se amarran a los arriostramientos verticales de la estructura que brindan estabilidad lateral.Las losas de concreto in situ, las cubiertas de metal y los pisos de madera son excelentes formas de diafragma, aunque a veces pueden requerir cierta evaluación de la suficiencia de resistencia para resistir las cargas laterales aplicadas..En ausencia de un diafragma suficientemente rígido,Arriostramiento horizontalpuede utilizarse, en forma de arriostramiento de acero.Los arriostramientos están dispuestos en la forma de una armadura Warren modificada o el formato de armadura Fink modificado como se muestra enFigura 2.La armadura fink modificada es más adecuada para el arriostramiento de tensión.En ambos casos, el piso o las vigas actúan como parte del sistema de estabilidad horizontal y, por lo tanto, deben diseñarse para tracción o compresión además de flexión y cortante.

Arriostramientos verticalesforman parte de los elementos de arriostramiento diagonal en el plano vertical de la estructura provistos en ambas direcciones ortogonales del marco de acero.Esta parte del sistema de arriostramiento es responsable de transferir las fuerzas laterales aplicadas hasta la cimentación.Por lo general, se proporcionan mediante el arriostramiento de dos líneas de columnas desde cero, como una armadura vertical en voladizo.Para que un arriostramiento vertical sea efectivo, debe proporcionarse en cada nivel del piso, a lo largo de toda la altura del marco de acero.

Apuntalamiento o arriostramientoes la construcción de una estructura temporal para soportar temporalmente una estructura insegura.Estas paredes de apoyo lateralmente.Puntales

se puede usar cuando las paredes sobresalen, cuando las paredes se agrietan debido a un asentamiento desigual de los cimientos y se deben realizar reparaciones en la pared agrietada,

cuando es necesario derribar una estructura adyacente, cuando se van a hacer o ampliar aberturas en una pared.

Tipo: edificio modular Proyecto de estructura de acero de apuntalamiento de metal personalizado Sistema de refuerzo ICF

Material: acero

Aplicación: Construcción de viviendas

Función: ahorro de energía

tratamiento superficial: Galvanizado en caliente

Sistema de arriostramiento ICF:

Longitud del canal en U: 2700 mm, ancho: 135 mm, altura de ambos lados: 60 mm, grosor de la pared: 3 mm, placa soldada con orificio de 16 mm en el extremo inferior

Pie de soporte: Φ 38 mm, longitud 1500 mm + Φ 32 mm, longitud 1500 mm, espesor de pared: 2 mm (longitud total 3000 mm)

Soporte triangular: 40 mm x 40 mm, espesor de pared: 2 mm

Poste de barandilla: 40*40* L: 1100 mm * espesor de pared 2 mm

Pasadores autoblocantes: 3 uds.

Pernos de expansión: 3PCS

Pernos reforzados: 2 uds.

Nuestro arriostramiento de hormigón aislado es un innovador líder en el campo de los sistemas de arriostramiento ICF de alta calidad y fáciles de usar.Los aparatos ortopédicos ICF están construidos de forma duradera.

para concreto aislado Configure más rápido con la capacidad de medir y ajustar en un solo paso.Las cajas de transporte y almacenamiento disponibles contienen 24 aparatos ortopédicos ICF y

son apilables y vienen en una selección de colores estándar o personalizados.
