El clip de acero del perno prisionero de la pared de cortina de CFS y la inmersión caliente del apoyo del puente galvanizaron

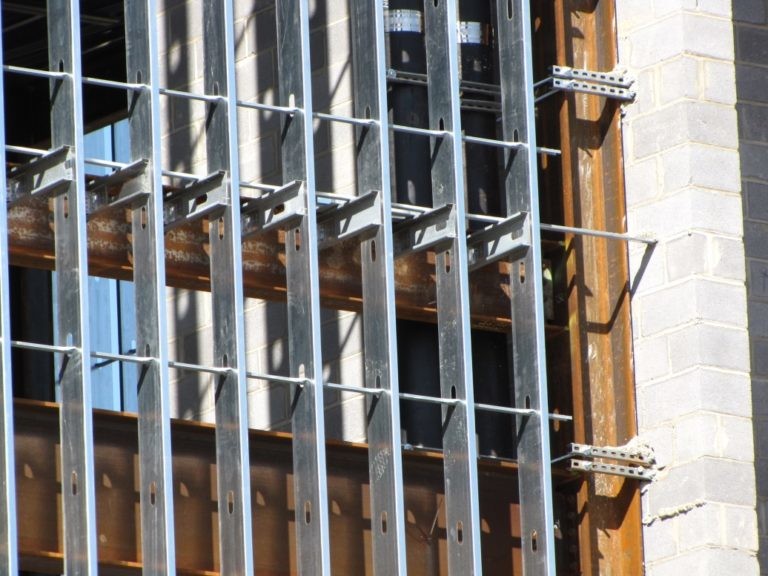

Clip de acero para postes de muro cortina CFS y abrazadera de puente

Si bien la consideración del arriostramiento es importante para cualquier elemento estructural, esto es especialmente cierto para miembros de estructura de acero conformado en frío (CFS) delgados y simétricos, como los montantes de pared.Sin la debida consideración del arriostramiento, podría ocurrir un pandeo excesivo o incluso fallas.Se requiere arriostramiento para resistir el pandeo debido a cargas laterales axiales o fuera del plano o una combinación de las dos.

El diseño reforzado con acero es un método de refuerzo más práctico por varias razones.En primer lugar, durante la construcción, los montantes de la pared quedan sin revestimiento durante muchos meses, pero están sujetos a cargas de construcción significativas. Esto es especialmente cierto para las estructuras de media altura que soportan carga.En segundo lugar, algunos productos de revestimiento, incluido el panel de yeso, pueden dañarse fácilmente y volverse ineficaces si se exponen al agua o la humedad.Tercero, se pueden lograr cargas de arriostramiento mucho más altas usando arriostramiento mecánico.

Hay dos métodos para arriostrar montantes CFS según lo prescrito por el Comité de Normas de Armazones (COFS) del Instituto Americano del Hierro y el Acero (AISI) S211 "Norma de América del Norte para armazones de acero conformado en frío - Diseño de montantes de pared" Sección B1.Uno es un diseño reforzado con revestimiento y el otro es un diseño reforzado con acero.

El diseño de refuerzo con revestimiento tiene limitaciones, pero es un método rentable para reforzar los montantes, ya que el revestimiento generalmente se fija a los montantes de la pared.Este método de diseño se basa en la suposición de que las conexiones del revestimiento al montante son los puntos de refuerzo y, por lo tanto, está limitado por la resistencia del sujetador del revestimiento a la conexión del montante.Debido a esta limitación, el diseñador tiene que usar un diseño reforzado con acero para la mayoría de las situaciones prácticas.AISI S211 prescribe una carga axial nominal máxima del montante para el revestimiento de paneles de yeso con sujetadores espaciados no más de 12 pulgadas entre centros.AISI S211 Sección B1 y el Comentario analizan el método de diseño y los supuestos y demuestran cómo determinar la resistencia del arriostramiento del revestimiento.

Apuntalamiento o arriostramientoes la construcción de una estructura temporal para soportar temporalmente una estructura insegura.Estas paredes de apoyo lateralmente.Puntales

se puede usar cuando las paredes sobresalen, cuando las paredes se agrietan debido a un asentamiento desigual de los cimientos y se deben realizar reparaciones en la pared agrietada,

cuando es necesario derribar una estructura adyacente, cuando se van a hacer o ampliar aberturas en una pared.

Tipo: edificio modular Proyecto de estructura de acero de apuntalamiento de metal personalizado Sistema de refuerzo ICF

Material: acero

Aplicación: Construcción de viviendas

Función: ahorro de energía

tratamiento superficial: Galvanizado en caliente

Sistema de arriostramiento ICF:

Longitud del canal en U: 2700 mm, ancho: 135 mm, altura de ambos lados: 60 mm, grosor de la pared: 3 mm, placa soldada con orificio de 16 mm en el extremo inferior

Pie de soporte: Φ 38 mm, longitud 1500 mm + Φ 32 mm, longitud 1500 mm, espesor de pared: 2 mm (longitud total 3000 mm)

Soporte triangular: 40 mm x 40 mm, espesor de pared: 2 mm

Poste de barandilla: 40*40* L: 1100 mm * espesor de pared 2 mm

Pasadores autoblocantes: 3 uds.

Pernos de expansión: 3PCS

Pernos reforzados: 2 uds.

Nuestro arriostramiento de hormigón aislado es un innovador líder en el campo de los sistemas de arriostramiento ICF de alta calidad y fáciles de usar.Los aparatos ortopédicos ICF están construidos de forma duradera.

para concreto aislado Configure más rápido con la capacidad de medir y ajustar en un solo paso.Las cajas de transporte y almacenamiento disponibles contienen 24 aparatos ortopédicos ICF y

son apilables y vienen en una selección de colores estándar o personalizados.
