 ABSTRACTO

Se han desarrollado dos innovadores sistemas híbridos de resistencia sísmica de acero y madera que utilizan las capacidades de disipación de energía de los sistemas avanzados de acero estructural para mejorar el rendimiento sísmico y el diseño de estructuras de madera pesada.Se presentan los diseños conceptuales de estos dos sistemas: primero, un marco arriostrado con restricción de pandeo adaptado para edificios de madera usando varillas encoladas;y segundo, una conexión de sección de viga reducida de acero dúctil y reemplazable adaptada para edificios de madera utilizando una zona de panel de acero y tornillos autorroscantes. Victoria BC: dos con los nuevos diseños híbridos de acero y madera y dos con diseños convencionales solo de acero. Estos análisis se realizaron con OpenSees.Cada estructura está sujeta a 44 sismos mínimos considerados y 44 sismos de base de diseño usando movimientos de tierra FEMA-P695. Se observó un rendimiento sísmico comparable para los marcos híbridos y de acero únicamente. estructura híbrida. Las derivas promedio entre plantas se mantuvieron dentro de los límites permitidos del 2,5 % de la altura de la planta como se especifica en NBCC (2010) para los pórticos arriostrados con restricción de pandeo y resistentes a momento.Las aceleraciones de los pisos fueron similares tanto para los marcos híbridos como para los de acero.

Introducción
La alta relación resistencia-peso de la madera permite que las estructuras de madera sean potencialmente más livianas que las estructuras equivalentes de concreto o acero. Este bajo peso hace que los edificios de madera sean atractivos para su uso en regiones sísmicamente activas;sin embargo, los sistemas de resistencia a la fuerza lateral existentes para edificios pesados ​​de madera suelen tener una ductilidad significativamente menor que los edificios de hormigón o acero diseñados sísmicamente. fuerzas sísmicas de diseño, anulando el beneficio inherente del bajo peso de la madera.

Tipo: edificio modular Proyecto de estructura de acero de apuntalamiento de metal personalizado Sistema de refuerzo ICF

Material: acero

Aplicación: Construcción de viviendas

Función: ahorro de energía

tratamiento superficial: Galvanizado en caliente

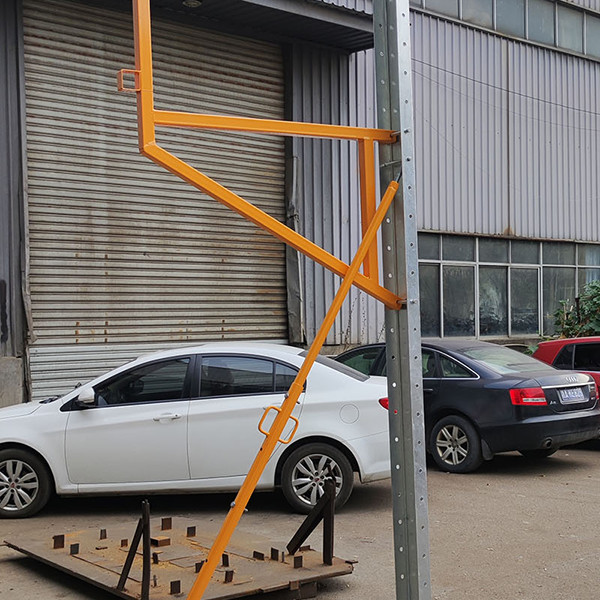

Sistema de arriostramiento ICF:

Longitud del canal en U: 2700 mm, ancho: 135 mm, altura de ambos lados: 60 mm, grosor de la pared: 3 mm, placa soldada con orificio de 16 mm en el extremo inferior

Pie de soporte: Φ 38 mm, longitud 1500 mm + Φ 32 mm, longitud 1500 mm, espesor de pared: 2 mm (longitud total 3000 mm)

Soporte triangular: 40 mm x 40 mm, espesor de pared: 2 mm

Poste de barandilla: 40*40* L: 1100 mm * espesor de pared 2 mm

Pasadores autoblocantes: 3 uds.

Pernos de expansión: 3PCS

Pernos reforzados: 2 uds.
