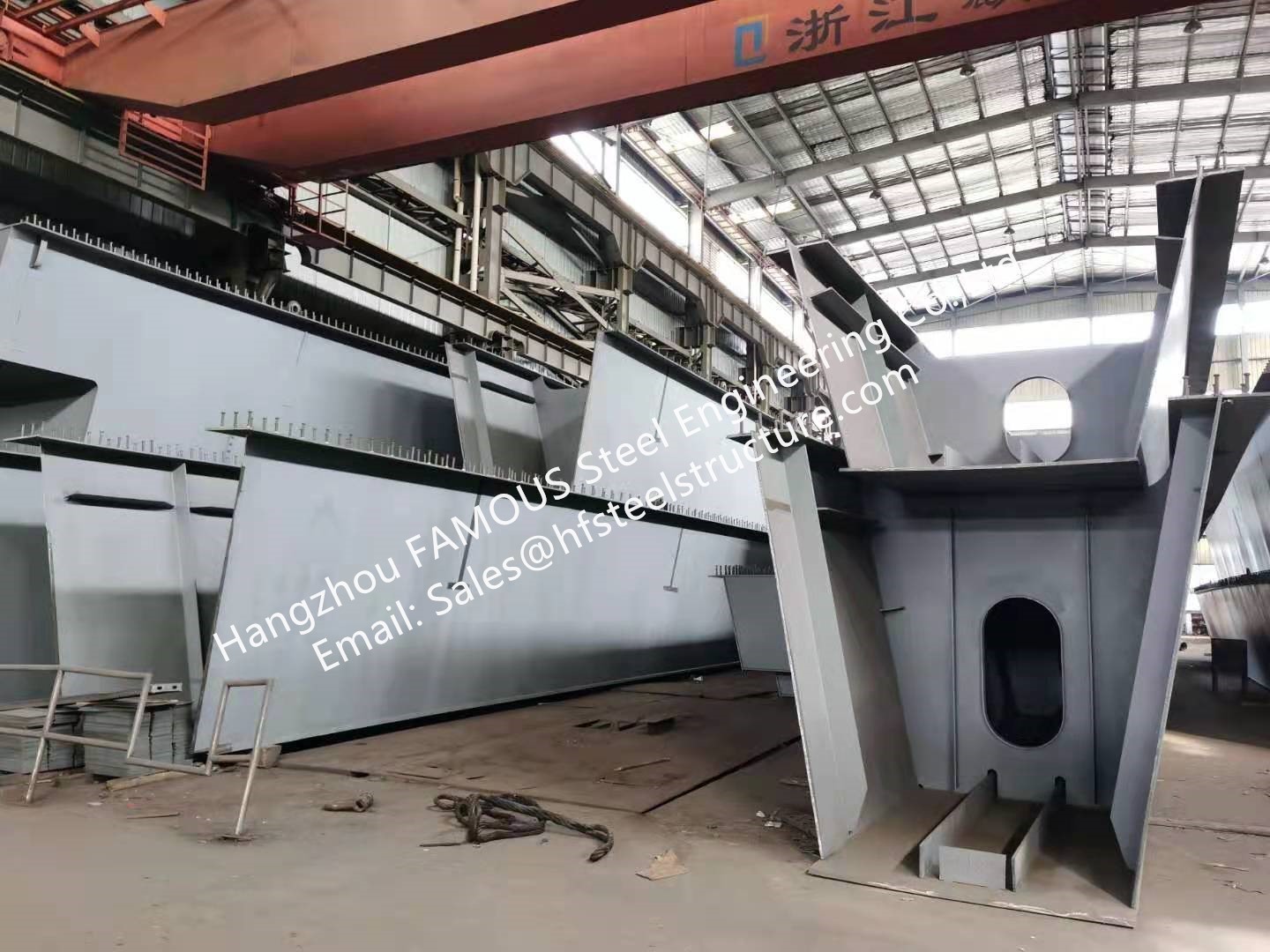

Carretera compuesta del Multi-palmo de la construcción de puentes de la viga de chapa de la placa de acero

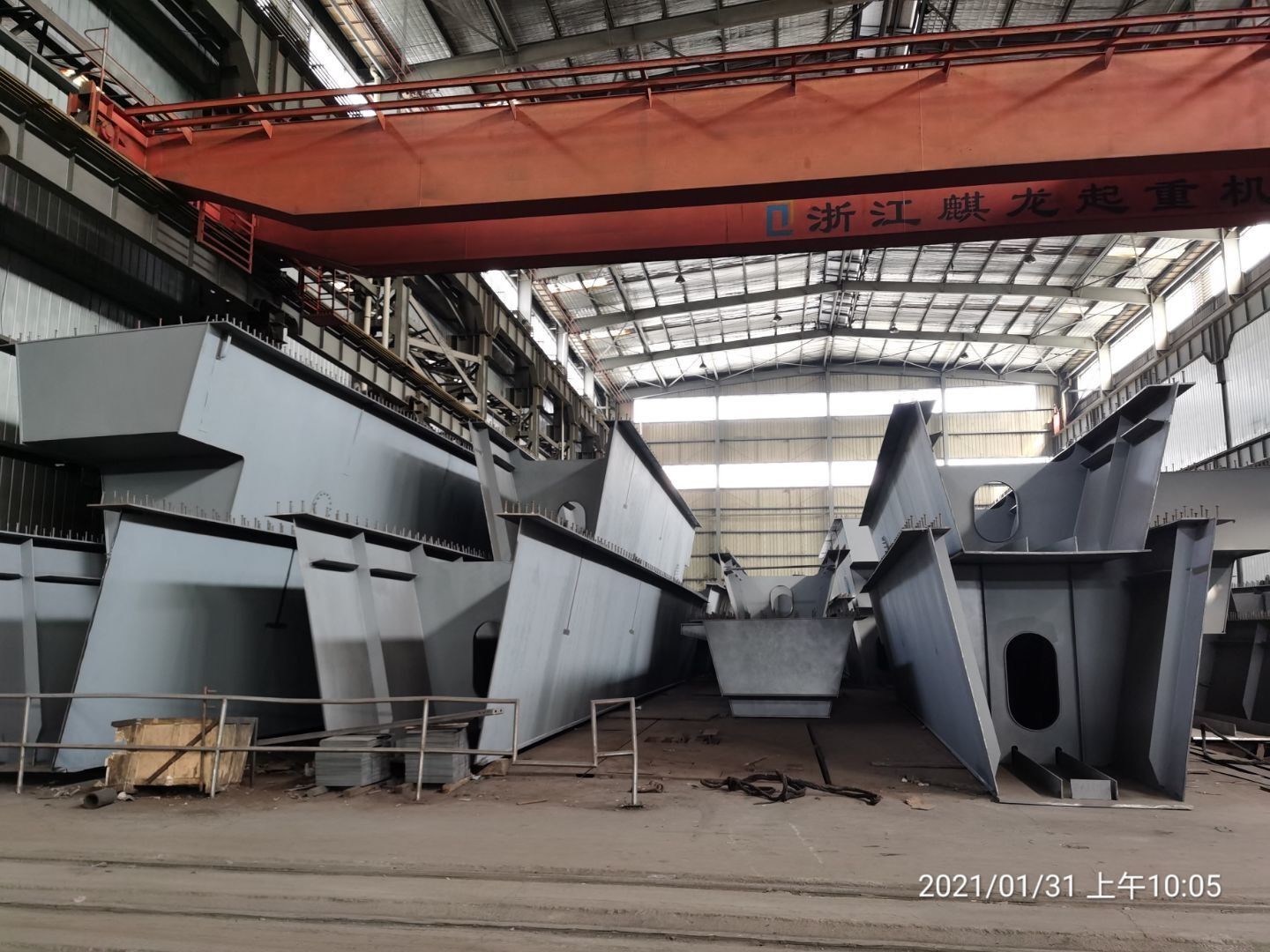

La placa de acero del Multi-palmo apoyó simplemente el puente de viga de acero de la caja

Componentes de las vigas de placa

Principalmente hay cinco componentes en una viga. El montaje de ese cinco-componente es la viga completa. El requisito básico es hacer una viga de “I” que tiene doblez muy alto y el esquileo se atiesa además de las otras resistencias a pandeo locales.

Placa de la web

Reborde

Refuerzos (el llevar, longitudinal, e intermedio)

Empalmes para el reborde y la web

Conexión de extremo

1. Placa de la web

La placa vertical de la viga se conoce como la placa de la web.

Su grueso se basa en los requisitos de diseño y la altura también será decidida sobre la base de la condición del sitio y según las cargas aplicadas en la web.

La web lleva normalmente las cargas aplicadas en el reborde como fuerzas de esquileo. El efecto de la web no se considera generalmente cuando el diseño para el doblez.

La web es susceptible a abrochar cuando es más fina y un aumento más alto cuando se aplican las cargas. Por lo tanto, diversos tipos de tiesura que discutirán en este artículo, se sueldan con autógena a la web tienen su fuerza.

2. Reborde

No hay especialidad con excepción de usar una placa separada para el reborde. La placa del reborde será soldada con autógena o conectada por otros medios según lo discutido bajo diversos tipos de vigas de placa.

No como secciones rodadas, conectamos la web y el reborde juntos para formar la viga de placa.

El reborde es diseño para llevar la acción de doblez y el refuerzo o la placa adicional se proporciona según los requisitos de diseño.

3. Refuerzos

Los refuerzos se proporcionan para aumentar la capacidad estructural que evita los fracasos que abrochan locales. Además, se utilizan para llevar las cargas aplicadas al haz hasta que distribuyera en el haz.

Los siguientes tipos de refuerzos se pueden observar en estos tipos de elementos de acero.

conexión 4.End

La conexión de extremo es la parte más difícil del detalle estructural de un haz de acero.

Cuando hay continuación o si estamos apoyando la viga a una cierta ayuda, la conexión necesita ser diseñada por consiguiente.

Sin embargo, la mayor parte del tiempo, las vigas de placa se guardan según lo apoyado simplemente en la ayuda del extremo. En tales situaciones, tenemos que proporcionar los refuerzos en la conexión de extremo.

Se sigue un procedimiento de diseño similar cuando el diseño de las placas de extremo y del refuerzo proporcionó verticalmente la conexión de la web y de los flangers.

Uso de las vigas de placa

Las vigas de placa son ampliamente utilizadas como estructuras portantes en diversas áreas. Las áreas siguientes se pueden destacar como ámbitos fundamentales del uso.

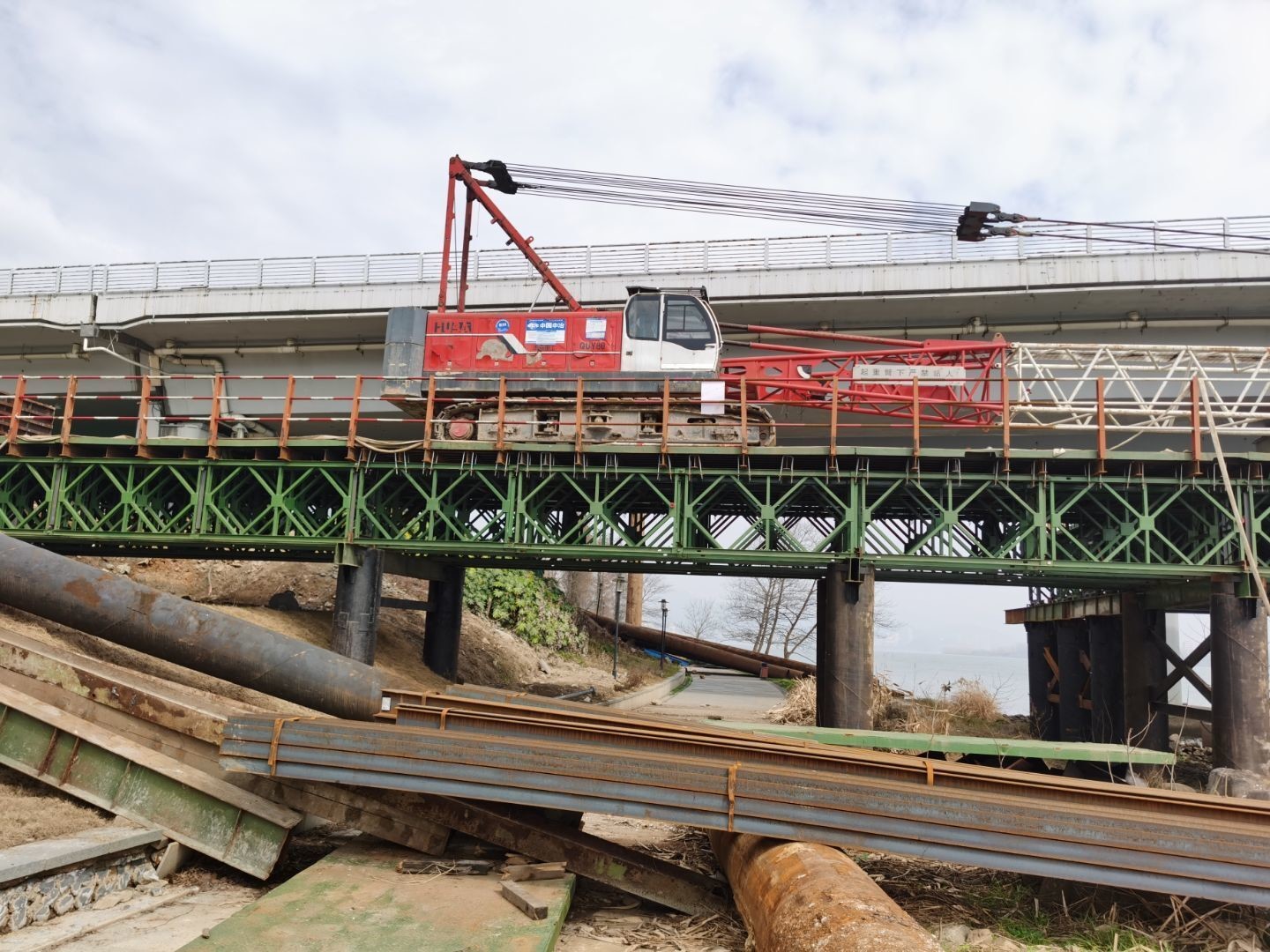

Construcción de puente

Las vigas de placa se utilizan principalmente en puentes del ferrocarril y del camino. Sobre todo los puentes ferroviarios viejos se pueden destacar como puentes de viga de placa.

Además, puentes de la viga de chapa, puentes del haz, puentes compuestos de la viga militar, y mitad – a través de los puentes de viga de placa se consideran mientras que utiliza.

Si usted necesita conocer más información sobre los precios, éntrenos en contacto con por favor cuanto antes, nosotros proporcionará más detalles.
